ColdWear Aisle Containment
ColdWear Aisle Containment แยกกระแสอากาศเย็นและร้อนใน Data Center โดย Cold Aisle และ Hot Aisle เป็นสองรูปแบบของระบบกักลมเย็นอลูมิเนียมแบบโมดูลาร์ชุดเดียวกัน เลือกหลังคา ประตู คอนโทรลเลอร์ ไฟ และแผงปิดช่องได้
จุดเด่น
- รองรับทั้ง Cold Aisle และ Hot Aisle
- โครงสร้างอลูมิเนียมอัดรีดแบบโมดูลาร์ หน้าตัด 40x40 มม.
- หลังคาได้หลายแบบ: อัตโนมัติ มือหมุน และตายตัว
- ใช้ได้ทั้งพื้นยกและพื้นคอนกรีต
- แผงเพดานโพลีคาร์บอเนตกันไฟหนา 6 มม. แสงผ่านประมาณ 80%
- โครงสร้างอิสระ ย้ายตู้แร็คได้โดยไม่ต้องรื้อระบบกักลมเย็นทั้งชุด
การใช้งาน
- Data Center ที่ต้องแยกอากาศเย็นและร้อน
- งานติดตั้งใหม่และรีโทรฟิต
- ทางเดินชิดผนังและตู้แร็คหลายยี่ห้อ
สเปก
| วัสดุโครงสร้าง | Aluminium (extrusion type, cross-sectional size at 40x40 mm.) |
|---|---|
| วัสดุแผงเพดาน | 6mm thick, flame retardant polycarbonate |
| การผ่านแสง | approximately 80% |
| ประเภทพื้น | Works with both raised and slab floor installations |
| Cold Aisle Containment | Ceiling Panel, Sliding Door, Rack Blanking Panel, Door Rail, Smart Controller |
|---|---|
| Hot Aisle Containment | Vertical Ceiling Panel (ColdwearPOD), Sliding Door, Rack Blanking Panel |
อุปกรณ์ที่ใช้ร่วมกัน
ColdWear Automatic Roof
แผงหลังคาอัตโนมัติ ColdWear เปิดได้ถึง 90 องศาเมื่อมีสัญญาณเพลิง เพื่อให้สารดับเพลิงเข้าระบบกักลมเย็น Cold Aisle ได้ แผงหมุนคู่พร้อมกุญแจแม่เหล็กต้องใช้คู่กับ Containment Controller Unit

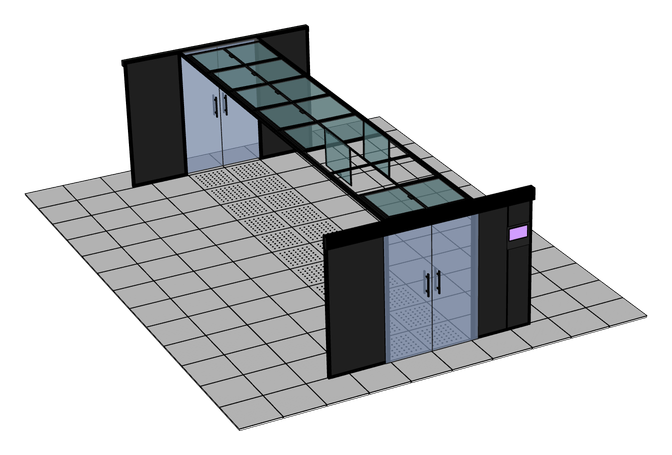

ColdWear Manual Roof
แผงหลังคามือ ColdWear สำหรับ Cold Aisle เปิดได้ถึง 90 องศาด้วยมือ เหมาะเมื่อหัวจ่ายสารดับเพลิงอยู่ในระบบกักลมเย็นและไม่ต้องการระบบอัตโนมัติ

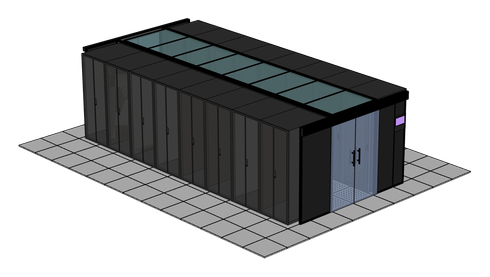

ColdWear Fixed Roof
แผงหลังคาตายตัว ColdWear สำหรับระบบกักลมเย็นที่ไม่ต้องเปิดหลังคา มีตัวเลือกแผ่นกลวงหรือแผ่นตันโพลีคาร์บอเนตกันไฟในโครงอลูมิเนียม

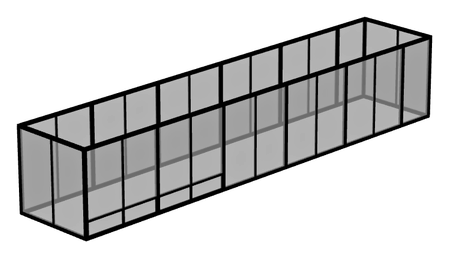

ColdWear Ceiling Wall Panel
แผงผนังเพดาน ColdwearPOD ของ ColdWear สร้างผนังแนวตั้งสำหรับ Hot Aisle Containment เพื่อแยกอากาศร้อนออกจากอากาศเย็นและส่งกลับเพลนัมหรือท่อรีเทิร์น
ColdWear Sliding Door
ระบบประตูเลื่อน ColdWear ให้ทางเข้าระบบกักลมเย็นพร้อมคงการแยกอากาศ มีแบบบานคู่และบานเดี่ยว กระจกเทมเปอร์หรือโพลีคาร์บอเนต คู่กับรางอัตโนมัติ กึ่งอัตโนมัติ หรือมือ

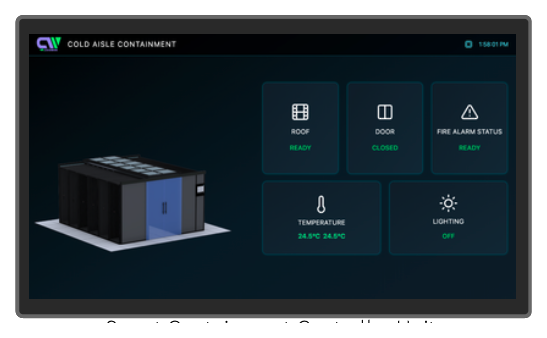

ColdWear Smart Containment Controller
CRA-CU-T เป็นศูนย์ควบคุมอัตโนมัติของระบบกักลมเย็น ปลดแผงหลังคาเมื่อมีสัญญาณเพลิง ควบคุมประตูอัตโนมัติและไฟ มีจอสัมผัสและ Web GUI รุ่น CRA-CU-4CH เป็นโมดูลขยายช่องหลังคาและประตูอัตโนมัติ

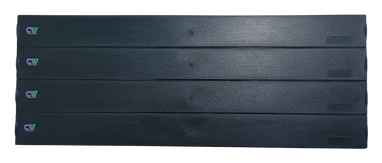

ColdWear Rack Blanking Panel
แผงปิดช่อง ColdWear ปิดช่อง U ที่ไม่ได้ใช้และช่องว่างในระบบกักลมเย็นเพื่อลดอากาศเลี่ยง CWAC-4010 เป็นแผงแร็ค PC+ABS V-0 แบบ snap-in ส่วน CWAC-4100 ถึง 4111 เป็นแผงปิดขอบระบบกักลมเย็นโครงอลูมิเนียม
